一、ZSB型水噴射真空泵概述：
ZSB型水噴射真空是目前工程中使用很廣、效果較好的真空獲得裝置。適用于蒸餾、蒸發、濃縮、干燥、結晶、吸收、傳質、冷凝、除氧、供氧、輸送、三廢治理等多種場合。在化工、制藥、食品、印染、制革、環保、輕工、冶金等方面應用甚廣，是一種新興的真空獲得設備，在國民經濟中發揮很大的作用。
ZSB型水噴射真空泵結構簡單、工作可靠、噪音低、無污染、使用壽命長、極少維修、管理使用方便、便于綜合利用。尤其適用于作為傳質和化學混合反應設備或抽吸有害氣體及粉塵。 |
二、ZSB型水噴射真空泵特點：
1、結構簡單
2、工作可靠
3、噪音低
4、無污染
5、使用壽命長
6、極少維修
7、管理使用方便
三、ZSB型水噴射真空泵裝配：
標準型：噴咀、泵體、文氏管為鑄鐵
耐腐型：鑄鐵內滾改性聚乙烯(PE，內涂聚三氟氯乙烯(F3)
噴咀也可為四氟或陶瓷。
四、ZSB型水噴射真空泵技術參數表： |
泵型號 |
機組型號 |
絕壓
mmHg |
最大抽氣量
m3/h |
工作水壓（表）
Mpa |
配用離心泵 |
型號 |
功率KW |
ZSB-40 |
ZSWJ-40 |
23 |
40 |
≧2.5 |
2BL-6 |
4 |
ZSB-100 |
ZSWJ-100 |
23 |
100 |
≧2.5 |
3BL-9 |
7.5 |
ZSB-110 |
ZSWJ-110 |
23 |
110 |
≧2.5 |
3BL-9 |
7.5 |
ZSB-130 |
ZSWJ-130 |
23 |
130 |
≧2.5 |
3BL-9 |
7.5 |
|
測定條件：工作水溫25℃被抽介質為大氣。
注：1mmHg=1托=133.322Pa 空氣重度為1.293kg/M3 |

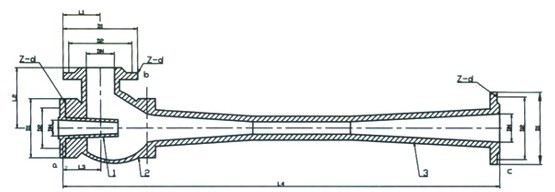

五、ZSB型水噴射真空泵的安裝尺寸圖： |
|
號 |
L1 |
L2 |
L3 |
L4 |
D |
a進汽口法蘭 |
b吸入口法蘭 |
c出口法蘭 |
DN |
D1 |
D2 |
z-d |
DN |
D1 |
D2 |
z-d |
DN |
D1 |
D2 |
z-d |
ZSB-40 |
100 |
160 |
210 |
1047 |
205 |
50 |
140 |
110 |
4-14 |
65 |
160 |
130 |
4-14 |
65 |
160 |
130 |
4-14 |
ZSB-130 |
100 |
160 |
210 |
1156 |
205 |
50 |
140 |
110 |
4-14 |
65 |
160 |
130 |
4-14 |
80 |
185 |
130 |
4-14 |
|
上海飛魯真空泵廠有限公司主要真空泵產品有：旋片式真空泵系列、水環式真空泵系列、往復式真空泵系列、羅茨真空泵系列、滑閥式真空泵系列、水噴射真空泵系列、擴散泵系列、真空機組系列等泵類產品及真空泵配件，我公司擁有豐富的生產歷史，技術精良，產品質量穩定可靠，公司恪守“以誠信，市場，互利”的宗旨，重合同，守信用。為您提供優質的產品、良好的服務，做您忠實可靠的合作伙伴, 竭誠歡迎各界新老朋友前來光臨洽談合作！
我公司免費咨詢電話：400-021-5161
感謝您訪問我公司的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
