一、JZJBA系列羅茨水環真空機組概述：
JZJBA系列羅茨水環真空機組是以羅茨泵為主泵，以水環泵為前級泵串聯而成的。JZJBA系列羅茨水環真空機組選用水環泵作為前級泵比其它真空泵更為有利，它克服了單臺水環泵使用時極限壓力差（機組的極限壓力比水環泵有很大的提高），在一定壓力下抽氣速率低的缺點，同時保留了羅茨泵能迅速工作，有較大抽氣速率的優點。尤其能夠適應抽除大量的可凝性蒸汽，特別是當氣鎮油封機械真空泵排除可凝性蒸汽能力不夠，或使用的溶劑能使泵油惡化而影響性能，或者是真空系統不允許油污染的時候更為明顯。當配有防爆電機及電器時并遵守相應的安全規則下,還可抽除易燃易爆的氣體。因此JZJBA系列羅茨水環真空機組廣泛地用于化工行業中的真空蒸餾、真空蒸發、脫水結晶；食品行業中的冷凍干燥；醫藥工業的真空干燥；輕紡工業的滌綸切片；高空模擬試驗等的抽真空系統中。
|
二、JZJBA系列羅茨水環真空機組的技術參數表： |
| JZJBA羅茨水環真空機組 |
抽氣速率
(L/S)
Exhaust
rate |
極限壓力
(≤#Pa)
Ultimate
Pressure |
機級組成型號
Construction
of Pump System |
總功率
(KW)
Total
Power |
進氣口徑
(mm)
Inlet
Diameter |
排氣口徑
(mm)
Outlet
Diameter |
重量
(Kg)
Weight |
主泵
Main
Pump |
中間泵
Holding
Pump |
前級泵
Backing
Pump |
| JZJBA30.25 |
30 |
≤300 |
ZJH-30 |
|
2BA-0.8 |
2.95 |
25 |
25 |
120 |
| JZJBA70.40 |
70 |
≤300 |
ZJH-70 |
|
2BA-2 |
5.5 |
50 |
50 |
160 |
| JZJBA70.50 |
70 |
≤300 |
ZJH-70 |
|
2BA-3 |
6.6 |
50 |
50 |
210 |
| JZJBA150.50 |
150 |
≤300 |
ZJH-150 |
|
2BA-3 |
7.7 |
80 |
80 |
260 |
| JZJBA150.100 |
150 |
≤300 |
ZJH-150 |
|
2BA-6 |
13.3 |
80 |
80 |
520 |
| JZJBA300.100 |
300 |
≤300 |
ZJH-300 |
|
2BA-6 |
14 |
160 |
100 |
540 |
| JZJBA300.200 |
300 |
≤300 |
ZJH-300 |
|
2BA-12 |
19 |
160 |
100 |
580 |
| JZJBA600.200 |
600 |
≤300 |
ZJH-600 |
|
2BA-12 |
20.5 |
200 |
120 |
760 |
| JZJBA1200.200*2 |
1200 |
≤300 |
ZJH-1200 |
|
2BA-12*2 |
37.5 |
250 |
120 |
1200 |
| JZJBA70.30.25 |
70 |
≤20 |
ZJH-70 |
ZJH-30 |
2BA-0.8 |
4.1 |
50 |
25 |
170 |
| JZJBA70.70.35 |
70 |
≤20 |
ZJH-70 |
ZJH-70 |
2BA-2 |
6.6 |
50 |
40 |
220 |
| JZJBA150.70.50 |
150 |
≤20 |
ZJH-150 |
ZJH-70 |
2BA-3 |
8.8 |
80 |
50 |
320 |
| JZJBA150.150.100 |
150 |
≤20 |
ZJH-150 |
ZJH-150 |
2BA-6 |
15.4 |
80 |
80 |
540 |
| JZJBA300.150.100 |
300 |
≤20 |
ZJH-300 |
ZJH-150 |
2BA-6 |
17.2 |
160 |
80 |
650 |
| JZJBA600.300.200 |
600 |
≤20 |
ZJH-600 |
ZJH-300 |
2BA-12 |
26.5 |
200 |
120 |
870 |
| JZJBA1200.600.200*2 |
1200 |
≤20 |
ZJH-1200 |
ZJH-600 |
2BA-12 |
39.5 |
250 |
120 |
1380 |
| JZJBA2500.1200.200*2 |
2500 |
≤20 |
ZJH-2500 |
ZJH-1200 |
2BA-12*2 |
52.5 |
250 |
120 |
1870 |
| JZJBA3300.1200.200*2 |
3300 |
≤20 |
ZJH-3300 |
ZJH-1200 |
2BA-12*2 |
55.5 |
320 |
120 |
2780 |
| JZJBA70.70.30.25 |
70 |
≤1 |
ZJH-70*2 |
ZJH-30 |
2BA-0.8 |
4.9 |
50 |
25 |
290 |
| JZJBA150.70.70.50 |
150 |
≤1 |
ZJH-150 |
ZJH-70*2 |
2BA-3 |
10.7 |
80 |
50 |
320 |
| JZJBA300.150.150.100 |
300 |
≤1 |
ZJH-300 |
ZJH-150*2 |
2BA-6 |
19.4 |
160 |
100 |
380 |
| JZJBA300.300.300.200 |
300 |
≤1 |
ZJH-300 |
ZJH-300*2 |
2BA-12 |
27 |
160 |
1120 |
450 |
| JZJBA600.600.300.200 |
600 |
≤1 |
ZJH-600*2 |
ZJH-300 |
2BA-12 |
35 |
200 |
120 |
870 |
| JZJBA1200.600.600.200 |
1200 |
≤1 |
ZJH-1200 |
ZJH-600*2 |
2BA-12 |
38.5 |
250 |
120 |
1280 |
JZJBA2500.
1200.1200
200*2 |
2500 |
≤1 |
ZJH-2500 |
ZJH-1200 |
2BA-12*2 |
63.5 |
320 |
120 |
3400 |
|

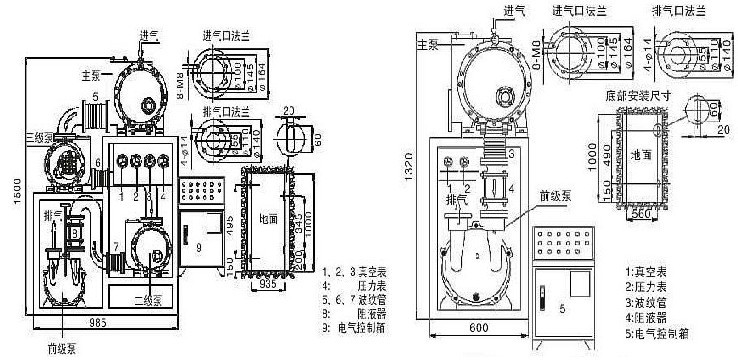

| 三、JZJBA系列羅茨水環真空機組的外形及安裝尺寸圖： |
 |
JZJBA系列羅茨水環真空機組選型須知：
一、請?zhí)峁┮韵略敿?xì)數據：①羅茨水環真空機組的產品名稱與型號②羅茨水環真空機組的真空度要求單位PA或MPA③羅茨水環真空機組抽速要求單位L/S或M3/MIN④羅茨水環真空機組的使用與否和工作條件⑤羅茨水環真空機組的電機功率（KW）⑥羅茨水環真空機組的轉速（r/min）⑦羅茨水環真空機組的電壓〔V〕⑧羅茨水環真空機組的進出口口徑⑨羅茨水環真空機組的材質要求⑩羅茨水環真空機組是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的羅茨水環真空機組的產品型號，請按羅茨水環真空機組型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
