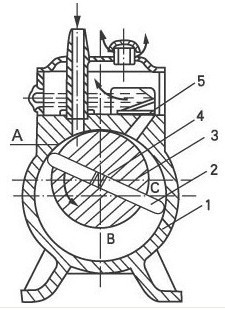

1、如圖為旋片泵的工作原理表示圖，旋片泵主要由定子、轉子、旋片、定蓋、彈簧等零件組成。其構造是應用偏心腸裝在定子腔內的轉子（轉子的外圓與定子的內外表相切兩者之間的間隙十分小）和轉子槽內滑動的借助彈簧張力和向心力緊貼在定子內壁的兩塊旋片，當轉子旋轉時，一直沿定子的內壁滑動。
兩個旋片把轉子、定子內腔和定蓋所圍成的月牙型空間分隔成A、B、C三個局部，當轉子按圖示方向旋轉時，與吸氣口相通的空間A的容積不時地增大，A空間的壓強不時的降低，當A空間內的壓強低于被抽容器內的壓強，依據氣體壓強均衡的原理，被抽的氣體不時地被抽進吸氣腔A，此時正處于吸氣過程。B腔的空間的容積正逐步減小，壓力不時地增大，此時正處于緊縮過程。而與排氣口相通的空間C的容積進一步地減小，C空間的壓強進一步的升高，當氣體的壓強大于排氣壓強時，被緊縮的氣體推開排氣閥，被抽的氣體不時地穿過油箱內的油層而排至大氣中，在泵的連續運轉過程中，不時地停止著吸氣、緊縮、排氣過程，從而到達連續抽氣的目的。
排氣閥浸在油里以避免大氣流入泵中，油經過泵體上的間隙、油孔及排氣閥進入泵腔，使泵腔內一切運動的外表被油掩蓋，構成了吸氣腔與排氣腔的密封，同時油還充溢了一切有害空間，以消弭它們對極限真空的影響。 |
